直排式振动筛的结构图和工作原理

　　直排式振动筛简称直排筛，型号有直径400mm-2000mm等多种型号。振动源分单电机和双电机结构形式。主要用于方便面生产线工艺流程中的面粉的除杂，筛松作用。

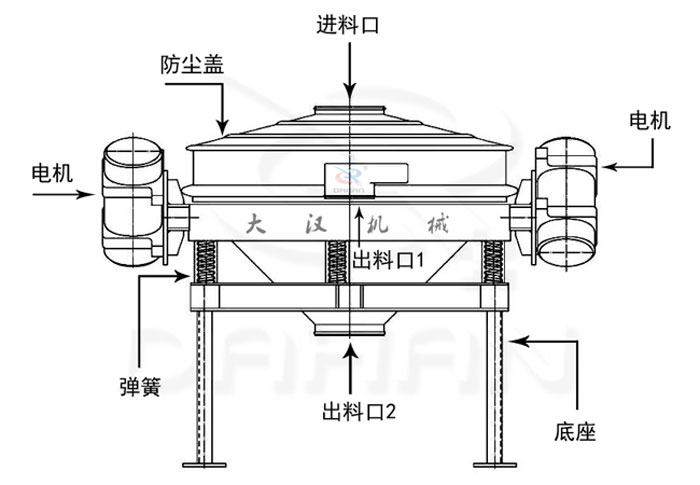

　　双电机直排筛结构图：

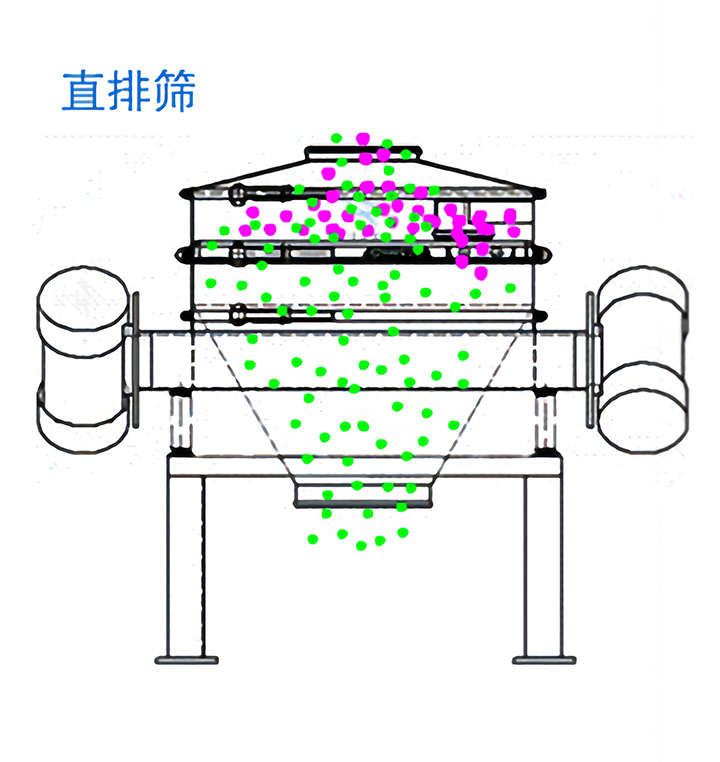

　　直排式振动筛利用振动电机利用其轴上下端的两组偏心块（不平衡偏心块）的相位角以及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠，再将这种作用力传递给筛面，从而达到筛分的目的。改变上下偏心块的相位角和重量，可以改变激振力的大小和物料的运动轨迹。

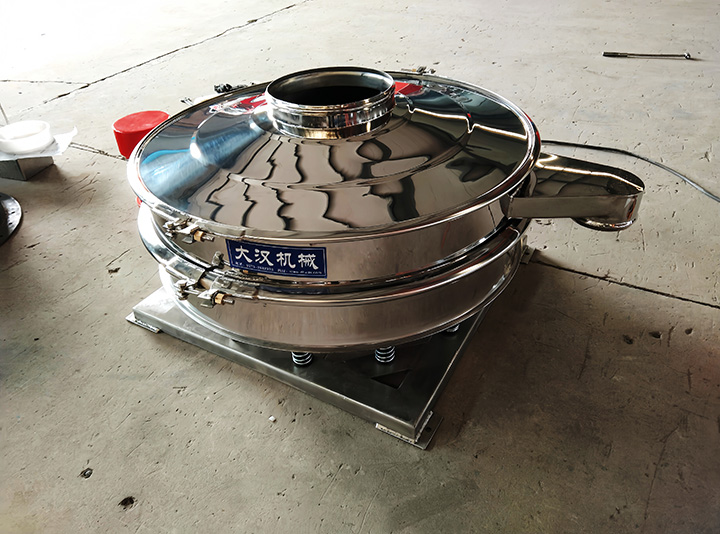

　　单电机直排筛结构图：

　　单电机直排筛又叫单振源直排筛，以单台卧式振动电机为激振源，振动电机置于机体一侧，物料进入设备内部后，受振动源作用力在筛面上做椭圆运动轨迹。快速并往复完成过网动作的同时，振动力能往并连续的对物料产生剥离、打散及重组的作用，从而使物料快速过网，不能过网物料则按设备运动轨迹由筛上排料口排出，完成筛分作业过程。
